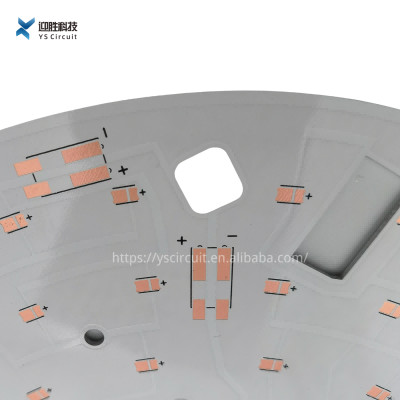

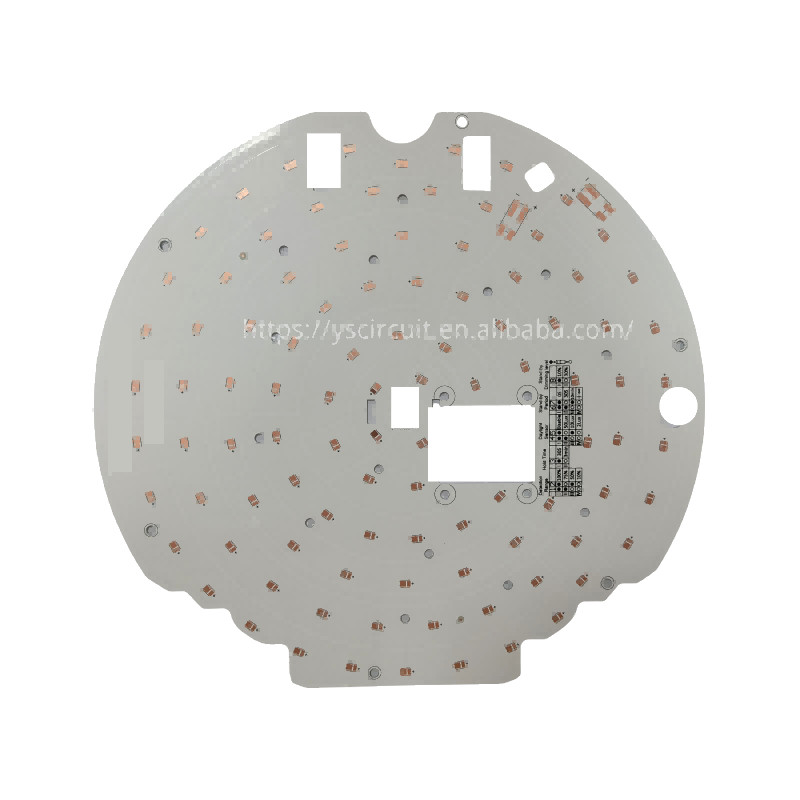

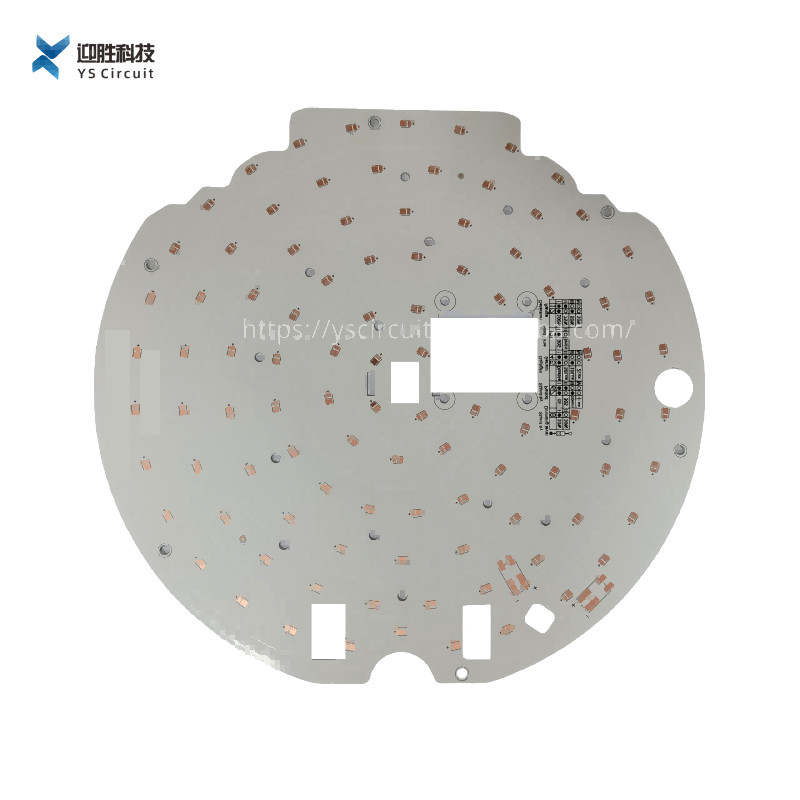

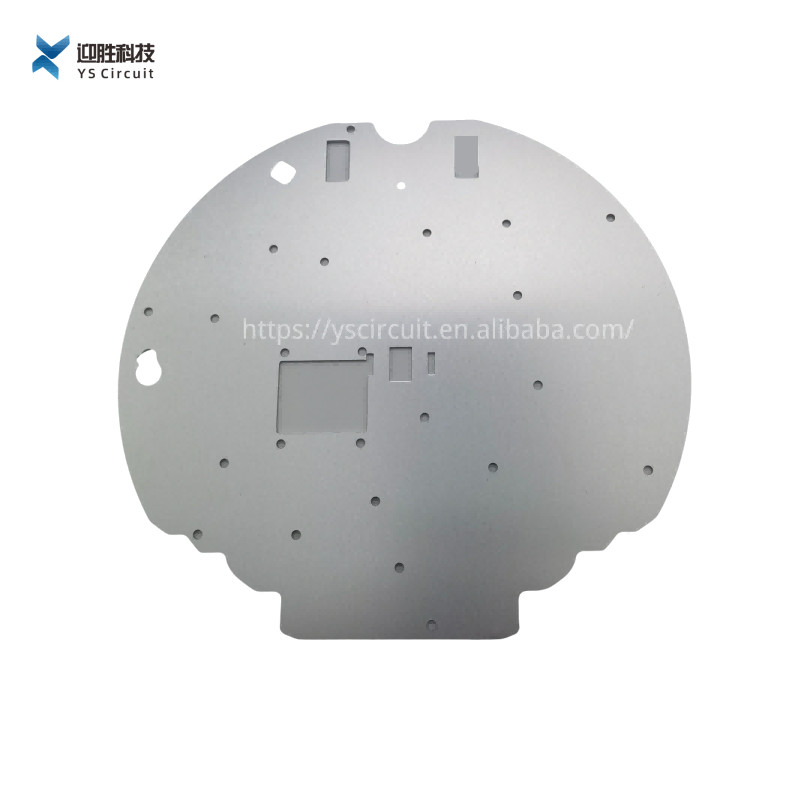

Монтажная плата шарика СИД пробела, алюминиевый PCB доски для электронного

Нестандартная конструкция приведенная Smd Pcb привела Pcb пробела монтажной платы шарика алюминиевый

Что алюминиевый PCB?

Алюминиевый PCB имеет подобный план к нормальному PCB. Он имеет слой или слои меди, маски припоя и silkscreen наслоенный над ним.

Вместо иметь стеклоткань или пластиковый субстрат, хотя, алюминиевая монтажная плата имеет субстрат металла.

Это основание главным образом содержит алюминий сочетания из.

Ядр металла может состоять полностью металла или иметь стеклоткань и алюминий сочетания из.

Алюминиевое PCBs типично одиночные, который встали на сторону, но может быть двойными, который встали на сторону также.

Mulilayer алюминиевое PCBs сильно трудно для того чтобы изготовить.

Алюминиевые доски получают большинств пользу в СИД и приводят преобразовывать в действие электронику. Интенсивный свет произведенный СИД создает высокие уровни жары, которые алюминий направляет далеко от компонентов. Алюминиевый PCB продлевает продолжительность жизни прибора СИД и обеспечивает больше стабильности. Вы можете найти алюминиевые субстраты в уличных светах, светах стопа и освещении домочадца. Они позволяют конвертерам силы изменить течения и отрегулировать электронику. Создатели в много других индустрий также находят польза в алюминиевых монтажных платах, но они не снабжают их как часто.

Представление алюминиевого PCB

1. Термальная диссипация

Общие субстраты PCB, как FR4, CEM3 плохие проводники восходящего потока теплого воздуха.

Если жару электронных оборудований нельзя распределить во времени, то она приведет в высокотемпературном отказе электронных блоков.

Алюминиевые субстраты могут разрешить эту термальную проблему диссипации.

2. Тепловое расширение

Алюминиевый PCB субстрата может эффектно разрешить термальную проблему диссипации, так, что проблему теплового расширения и сужения компонентов на платах с печатным монтажом с различными веществами можно разрешить, которая улучшает стойкость и надежность всей машины и электронных оборудований.

В частности, алюминиевый субстрат может разрешить проблемы теплового расширения и сужения SMT (поверхностной технологии держателя).

Алюминиевый PCB одно из наиболее широко используемого ядра PCBs металла, также вызванный как PCB MC, алюмини-одетый, или изолированный субстрат металла, etc.

Низкопробная структура алюминиевого PCB имеет не очень отличающееся от другое PCBs.

Такая конструкция делает монтажной платой превосходный электрический изолятор и термальный проводник

ЧТО АЛЮМИНИЕВЫЙ PCB?

PCB вообще состоит из 3 слоев. Проводной медный слой на верхней части, слое диэлектрика между, и слое субстрата на дне. Стандартное PCBs имеет слой субстрата сделанный стеклоткани, керамический, полимеров, или любого другого ядра неметалла. Обширное количество PCBs использует FR-4 как субстрат.

Алюминиевое PCBs использует алюминиевый субстрат. Вместо стандартного FR-4 как материал субстрата.

Слой меди цепи

Этот слой передает сигналы над всей доской PCB.

Движение запряженных частиц производит жару.

Эта жара возвращена к алюминиевому субстрату. Что рассеивает его эффективно.

Изолирующий слой

Этот слой также как слой диэлектрика.

Сделано материалов которые плохие проводники электричества.

Оно поглощает жару произведенную в вышеуказанном слое. И возвратите его к алюминиевому субстрату под им.

Субстрат

Субстрат действует как учреждение для PCB.

Оно твердо держит компоненты над ним. Путем изменение характеристик субстрата, представление PCB меняет.

Например, твердый субстрат снабжает прочность и стойкость доска PCB.

Пока гибкий субстрат открытый вверх по больше вариантов дизайна.

Алюминиевый субстрат использован в применениях силы основанных на электроник где высокая термальная диссипация необходима.

Должный к своей хорошей термальной проводимости, оно держит жару далеко от жизненно важных электронных блоков. Таким образом обеспечивающ минимальное повреждение цепи.

АЛЮМИНИЕВОЕ PCBs ИЗГОТОВЛЕННОЕ НА YScircuit

YScircuit один из самых точных изготовителей алюминиевого PCBs.

Для увеличения общей характеристики продукта, они снабжают термальный одетый слой алюминиевый PCB.

Оно рассеивает жару в сильно эффективной манере. Для наивысшей мощности и плотного допуска основал применения алюминиевый подпертый PCB идеальный выбор среди создателей проекта.

Принимая во внимание параметры как коэффициент теплового расширения, термальной проводимости, прочности, твердости, веса, и цены. Алюминиевая плита идеальный выбор для вашего проекта. Вы можете доработать ваш субстрат PCB. PCBWay предлагает различные алюминиевые плиты как 6061, 5052, 1060, и еще многие.

ПРЕИМУЩЕСТВА АЛЮМИНИЕВОГО PCB

1. Емкость тепловыделения алюминиевого PCBs далеко лучшая чем стандартное PCBs.

2. Алюминиевое PCBs обеспечивает больше прочность и стойкости. По сравнению с керамическим и основанным на стеклоткан PCBs.

3. Кажется иронично, но основанное на алюмини PCBs более светло. По сравнению со стандартным PCBs.

ПРИМЕНЕНИЯ

1. Они использованы в приборах электропитания как регуляторы переключения, конвертер DC/AC, регулятор SW.

2. В модулях силы, они использованы в инверторах, полупроводниковых реле, и мостах выпрямителя тока.

3. В автомобилях, они использованы в электронном регуляторе, зажигании, регуляторе электропитания, etc.
